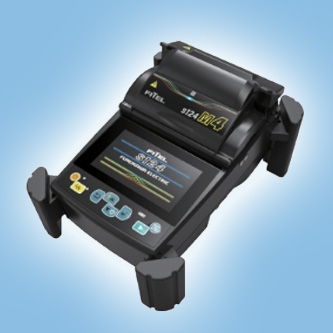

S124M シリーズ
本製品にはS124M4とS124M8、S124M12があります。
特徴（S124M4シリーズ）
■ 業界トップクラスの高速接続作業を提供
■ 融着接続回数大幅UP
■ 200μmローラブルリボンの接続に対応
■ タッチパネルとGUIで簡単操作
■ 単独操作が可能なファイバクランプ
■ 軸ズレ自動矯正支援機構を搭載
■クランプソフトランディング
従来より好評であった薄型形状を継承し、より高速に、より使いやすくモデルチェンジしました。
当社従来機比46％の接続作業時間を達成し、世界最速水準の高速化を実現しています。
さらに耐環境性能においても耐落下衝撃、IP52等級の防塵・防滴性能に加え、新たにIK07等級の衝撃保護を取得し、大幅に向上しています。
仕様（S124M4シリーズ）
| 項 目 | S124M4 | S124M8 | S124M12 |
|---|---|---|---|
| 適用光ファイバ※1 | SMF（ITU-T G.652.B, D）、MMF（ITU-T G.651.1）、DSF（ITU-T G.653.A）、NZ-DSF（ITU-T G.655）、BIF（ITU-T G.657.A1, A2）、CSF（ITU-T G.654.E） | ||
| 接続可能心線数 | 単心、2心、4心 | 単心、2心、4心、6心、8心 | 単心、2心、4心、6心、8心、12心 |
| 光ファイバ外径 | 標準：125μm | ||
| 光ファイバ被覆外径 | 単心線外径：標準 0.25mm、0.50mm※2、0.90mm テープ心線厚：標準 0.28 ～ 0.40mm |
||
| 光ファイバテープ整列ピッチ | 250μm | 200μm、250μm | |
| 光ファイバ切断長 | 10mm | ||
| 平均接続損失※3 | SMF:0.05dB MMF:0.03dB DSF:0.08dB NZ-DSF:0.08dB CSF:0.05dB | ||
| 標準融着接続時間 | SM単心線接続時：13秒 | ||
| SM4心テープ接続時：13秒 | SM4心テープ接続時：13秒 SM12心テープ接続時：15秒 |
||
| 標準加熱補強時間 | 単心線：13秒（S921 POWER） | ||
| テープ心線：14秒（S924 POWER） | テープ心線：14秒（S924 POWER） | ||
| 12心テープ心線：58秒 （S924F POWER） 12心テープ心線（間欠接着型）：28秒 （S927R POWER） |
|||
| 融着接続プログラム数／加熱補強プログラム数 | 300条件/100条件 | ||
| 適用補強熱スリーブ | 40mm、60mm | ||
| 融着接続後スクリーニング | 1.96N引張り試験 | ||
| 放電自動補正機能 | 温度、気圧に応じて自動補正 | ||
| 光ファイバ観察方式 | X軸、Y軸からの2方向観察 | ||
| 光ファイバ像表示倍率 | 56倍 | 28倍、56倍（ズーム時） | 20倍、28倍（ズーム時）、56倍（ズーム時） |
| 保存可能接続データ数 | 20,000接続データ | 10,000接続データ | |
| 保存可能画像数 | 100画面 | ||
| 寸法 | 139W×209D×113 Hmm（衝撃緩衝材なし） 179W×246D×131 Hmm（衝撃緩衝材あり） |
||
| 質量 | 1.8kg（バッテリ含む） | ||
| モニタ | 4.3インチワイドLCDモニタ（タッチスクリーン付き） | ||
| データ通信ポート※4 | USB ver.2.0×2ポート（mini-B×1、スタンダードA×1）、NFC | ||
| 電源 | AC:100 ～ 240V（50/60Hz） DC:11 ～ 24V | ||
| バッテリ連続使用回数※5 | 170回 | ||
| 電極棒寿命※6 | 1,500回 | ||
| 使用環境条件 | 高度:0 ～ 2,000m 温度:－10 ～+50℃ 湿度:0 ～ 95%（結露なきこと） 風速:15m/sec | ||
| 保管環境条件 | 温度:－40 ～＋60℃ 湿度:0 ～ 95％（結露なきこと） | ||
- ※1 ITU-T規格に準じた光ファイバに対応します。
- ※2 0.50mmは、オプションの0.50mm被覆径単心用光ファイバホルダ及び0.50mm被覆径単心線4心一括接続用光ファイバホルダが必要です。
- ※3 融着接続機の特性を示す目的で、IEC61073-1の試験方法において測定した時の数値であり、接続損失を保証するものではありません。
- ※4 融着接続データや画像をPCに保存できます。
- ※5 100%充電された新品のバッテリを使い、室温環境（約20℃）で光ファイバ心線を90秒に1回のペースで連続して融着接続と加熱補強を行える回数。バッテリの状態や使用状況によって使用できる回数は異なります。
- ※6 電極棒の状態や使用環境によって回数は異なります。
